门式刚架是什么意思？中英俄阿对照与大白话解释

结构体系

专业定义

梁柱通过刚接或相应节点组成的门形承重框架。

使用语境

在结构体系相关的图纸会审、技术交底和资料核对中使用。先确认本文定义的语境，再结合具体构件与工序沟通。

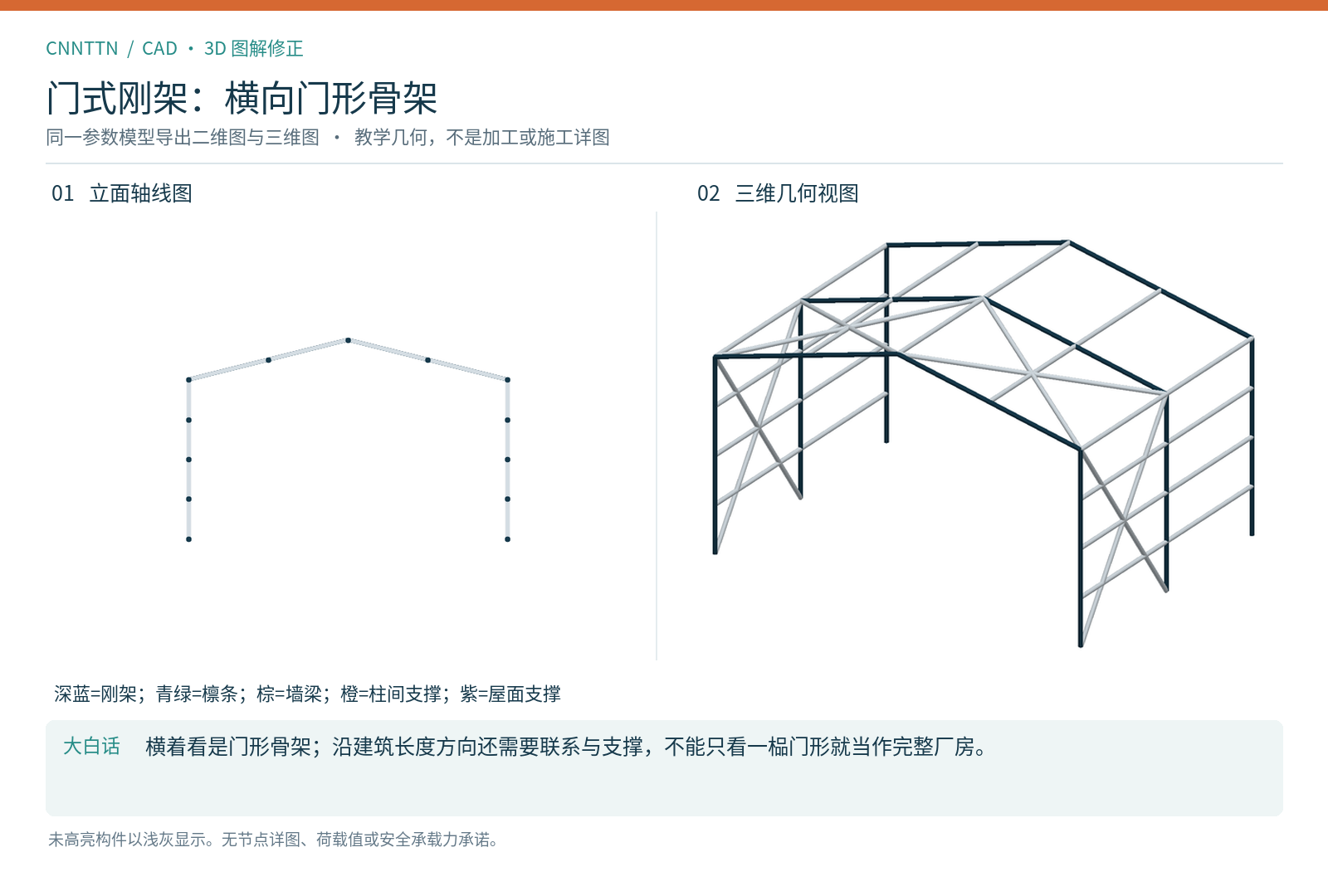

门式刚架：横向门形骨架｜CAD/3D教学模型点击图片可查看原尺寸。大白话：横着看是门形骨架；沿建筑长度方向还需要联系与支撑，不能只看一榀门形就当作完整厂房。本页识别目标：门式刚架。图中教学示例与本页实际规格数值须分开核对。中文门式刚架Englishportal frameРусскийпортальная рамаالعربيةإطار بوابي未高亮构件以浅灰显示。无节点详图、荷载值或安全承载力承诺。 仅用于区分横向刚架、纵向构件和支撑所在平面的轴线模型；圆柱是显示标记，并非截面选型。未设计刚接、柱脚、隅撑和屋面传力细节，不能据此搭建。G-7f98d0f383ee6b · R2 · 2026-09-19 · 参数化几何自检通过；尚无工程师审签；四语沿用原库依据：CNNTTN：参数化教学几何源稿与原词条；核对几何和命名范围；未获厂家加工图，非产品构造审定

相关术语

继续阅读

网架为什么叫“空间结构”？

相关标准检索方向

以下为同专业范围索引，不表示本页定义逐字引自该标准。

GB 55006-2021 钢结构通用规范 · 待核实

JGJ 7-2010 空间网格结构技术规程 · 待核实
