网架套筒是什么意思？中英俄阿对照与大白话解释
节点连接
中文网架套筒
Englishspace-frame sleeve
Русскийвтулка пространственной решётки
العربيةجلبة شبكة فراغية
大白话解释
球和杆端之间的配件，长度与孔径必须成套核对。
专业定义
网架螺栓球连接中按具体体系配套的套筒件。
使用语境
在节点连接相关的图纸会审、技术交底和资料核对中使用。先确认本文定义的语境，再结合具体构件与工序沟通。

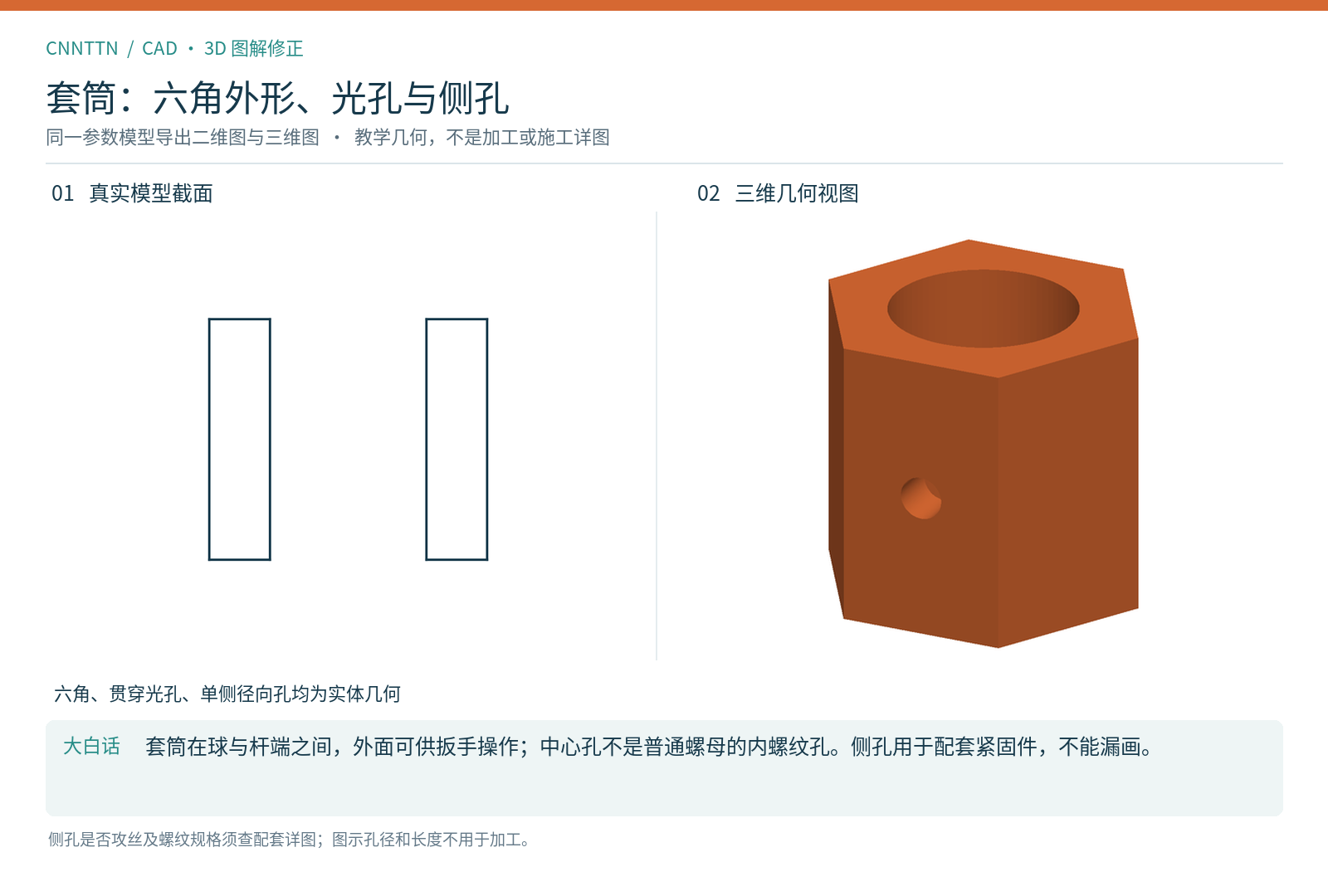

套筒：六角外形、光孔与侧孔｜CAD/3D教学模型点击图片可查看原尺寸。大白话：套筒在球与杆端之间，外面可供扳手操作；中心孔不是普通螺母的内螺纹孔。侧孔用于配套紧固件，不能漏画。本页识别目标：网架套筒。图中教学示例与本页实际规格数值须分开核对。中文网架套筒Englishspace-frame sleeveРусскийвтулка пространственной решёткиالعربيةجلبة شبكة فراغية侧孔是否攻丝及螺纹规格须查配套详图；图示孔径和长度不用于加工。 侧孔是否攻丝及螺纹规格须查配套详图；图示孔径和长度不用于加工。P-sleeve · R2 · 2026-09-19 · 参数化几何自检通过；尚无工程师审签；四语沿用原库依据：用户提供的节点剖面、锥头详图、封板及节点三维参考图（2026-09-19）；用于构造识别和连接关系；未提供完整产品尺寸表。模型自定尺寸只用于教学，原图中公差不推广至其他产品。相关术语
继续阅读
相关标准检索方向
以下为同专业范围索引，不表示本页定义逐字引自该标准。
GB 50205-2020 钢结构工程施工质量验收标准 · 待核实
JGJ 7-2010 空间网格结构技术规程 · 待核实
相关材料规格
来源与适用范围
CNNTTN 四语工程术语编辑说明 · 原创解释
按工程语义编写中文定义与大白话，并提供英俄阿对照；不是官方标准术语的逐字译文。缩写按所在工序解释；标准条款以正式文本为准。
来源核对日期 2026-09-13
