双肋空心球是什么意思？中英俄阿对照与大白话解释

节点连接

专业定义

内部按设计布置双肋构造的空心球节点。

使用语境

在节点连接相关的图纸会审、技术交底和资料核对中使用。先确认本文定义的语境，再结合具体构件与工序沟通。

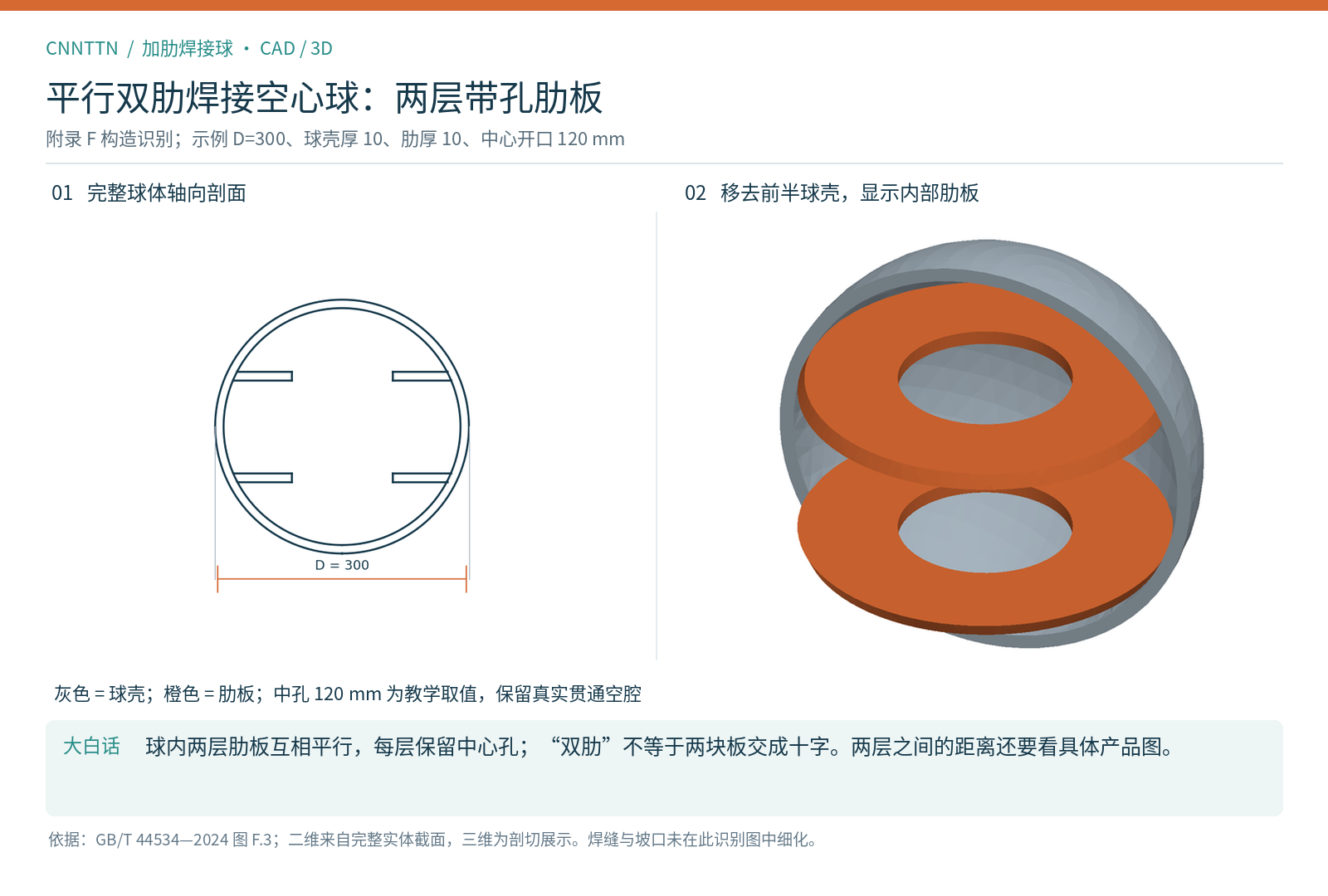

平行双肋焊接空心球：两层带孔肋板｜CAD/3D 构造识别点击图片可查看原尺寸。大白话：球内两层肋板互相平行，每层保留中心孔；“双肋”不等于两块板交成十字。两层之间的距离还要看具体产品图。本页识别目标：双肋空心球。按标准附录 F 保留中心开口；示例尺寸不对应本页所有规格，剖切展示面不是制造分瓣线。中文双肋空心球Englishdouble-ribbed hollow sphereРусскийполый шар с двумя рёбрамиالعربيةكرة مجوفة بضلعَي تقوية依据：GB/T 44534—2024 图 F.3；二维来自完整实体截面，三维为剖切展示。焊缝与坡口未在此识别图中细化。 按所附标准附录 F 的布置及开口识别建模；球壳、肋板贴合球面。未建焊缝、坡口及热加工公差；尺寸并未与现有规格表逐型号配套。P-sphere2 · R4 · 2026-09-19 · 实体、STEP 回读和图源核对通过；教学构造图，未作产品设计审签；原四语词条保留依据：用户提供：GB/T 44534—2024《空间网格结构球型节点技术要求》附录 F；图 F.2、F.3、F.4 用于肋板布置和中心开口识别；按用户要求保留标准示意开口。示例尺寸不是具体产品加工参数。

相关术语

继续阅读

为什么不能只凭钢管颜色判断材质？

相关标准检索方向

以下为同专业范围索引，不表示本页定义逐字引自该标准。

GB 50205-2020 钢结构工程施工质量验收标准 · 待核实

JGJ 7-2010 空间网格结构技术规程 · 待核实
