十字肋空心球是什么意思？中英俄阿对照与大白话解释

节点连接

专业定义

内部按十字形等相应详图布置加肋的球节点。

使用语境

在节点连接相关的图纸会审、技术交底和资料核对中使用。先确认本文定义的语境，再结合具体构件与工序沟通。

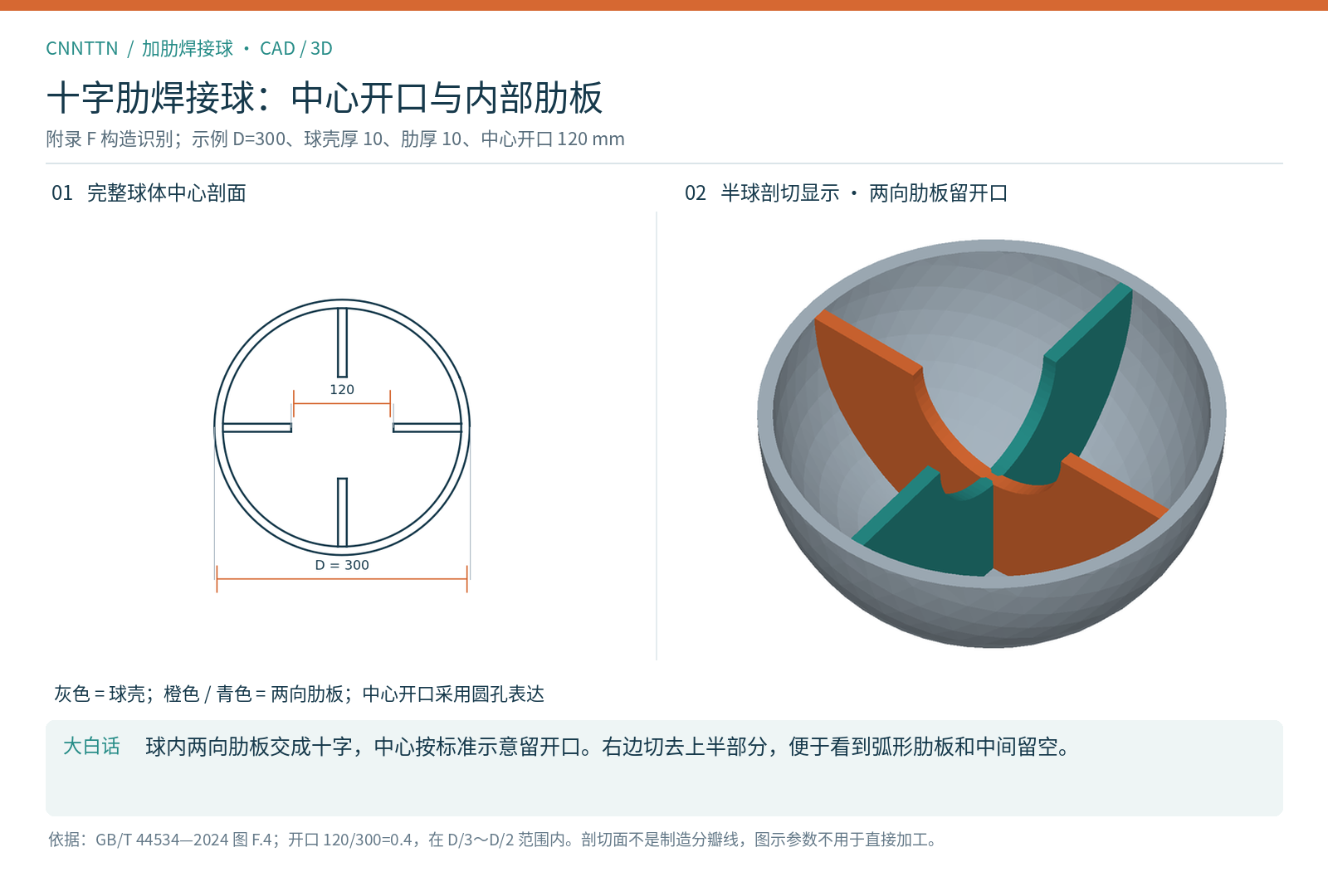

十字肋焊接球：中心开口与内部肋板｜CAD/3D 构造识别点击图片可查看原尺寸。大白话：球内两向肋板交成十字，中心按标准示意留开口。右边切去上半部分，便于看到弧形肋板和中间留空。本页识别目标：十字肋空心球。按标准附录 F 保留中心开口；示例尺寸不对应本页所有规格，剖切展示面不是制造分瓣线。中文十字肋空心球Englishcross-ribbed hollow sphereРусскийполый шар с крестообразными рёбрамиالعربيةكرة مجوفة بأضلاع متقاطعة依据：GB/T 44534—2024 图 F.4；开口 120/300=0.4，在 D/3～D/2 范围内。剖切面不是制造分瓣线，图示参数不用于直接加工。 依据所附标准图 F.4 重建两向肋板和中心开口的教学包络，开口采用圆孔表达；球壳剖切仅为观察内部。未细化坡口、刨平顶紧接头、焊缝及产品制造公差。P-spherecross · R4 · 2026-09-19 · 实体、STEP 回读和图源核对通过；教学构造图，未作产品设计审签；原四语词条保留依据：用户提供：GB/T 44534—2024《空间网格结构球型节点技术要求》附录 F；图 F.2、F.3、F.4 用于肋板布置和中心开口识别；按用户要求保留标准示意开口。示例尺寸不是具体产品加工参数。依据：用户提供的十字肋焊接球半球内部照片（2026-09-19）；仅参考半球外观及两向肋板关系；中心开口按用户要求采用标准图 F.4，未按照片的表观无孔形状照搬。
